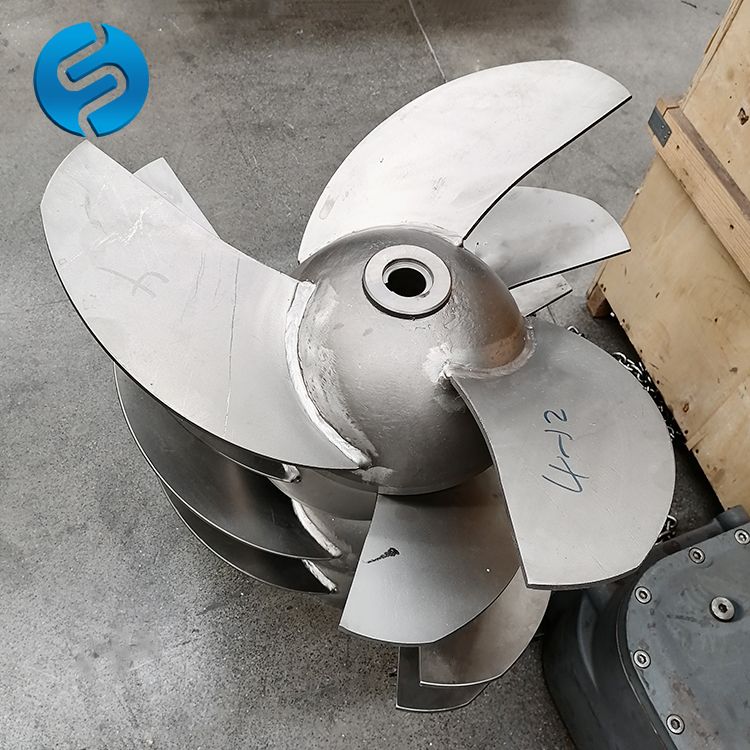

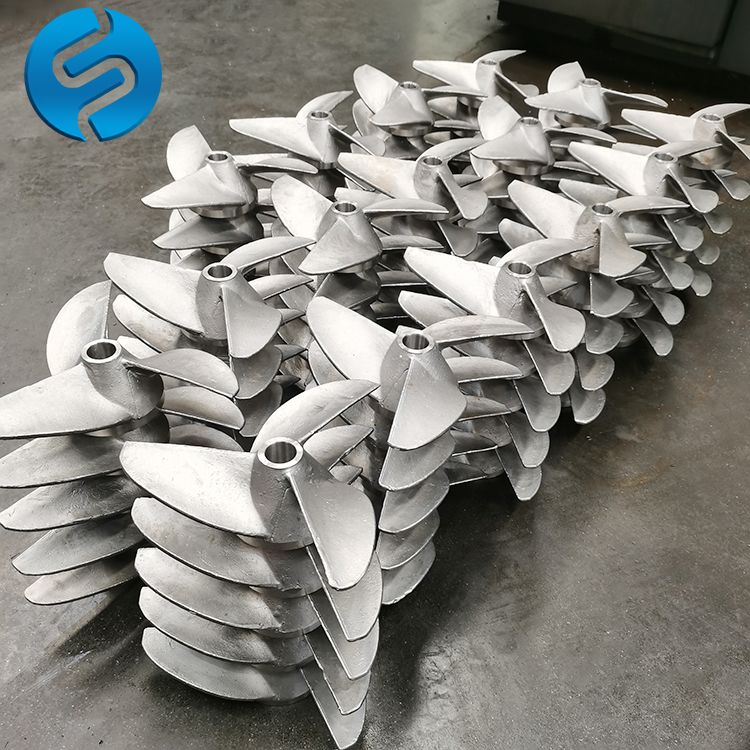

兰江潜水搅拌机叶轮QJB
详细信息| 询价留言品牌：兰江 型号：QJB 加工定制：是 材质：不锈钢 适用介质：污水 额定转速：740 r/min 叶片数量：3 外形尺寸：800*500*500 mm 额定转速：740 r/min 潜水搅拌机
QJB10/12-620/3-480S潜水搅拌机系列产品选用多级电机，潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。
1、潜水搅拌机电机故障表现：在分解电机前，我们进行了空运转，以图找出问题。不出预料，电机发出异常声响，振动很大；电机轴的轴套处潜水搅拌机发出咝咝的声音，好像是某个零件“丢转”而不能同步的感觉；电机空运转不到2分钟轴伸温度就达60多度，有烫手的感觉。
2、潜水搅拌机结构简图：下图是推流器泵侧轴承的装配图，轴承型号为SKF 6309。轴承外圈用挡圈5定位，内圈用轴套4定位 ，潜水搅拌机并用弹簧挡圈2和3固定；骨架油封11的规格为55x80x8，装在挡圈5和轴套4之间，在轴套4上滑动；轴承另一端的固定依靠∮45轴段的轴肩和轴承座的台阶；∮55轴段与轴承座的配合为H8/f7，相当于一滑动轴承；斜齿轮7依靠过盈配合嵌固在潜水搅拌机轴8的右端部；1为甩油环，阻止齿轮箱的油进入骨架油封。
3、潜水搅拌机分解与检查：首先拆除甩油环1、弹簧挡圈2和3；再拆除电机后端轴承盖，将电机转子轴8从电机定子体9的左边抽出；然后依次拆除轴承6、轴套4、挡圈5和骨架油封！！！
QJB型潜水搅拌机性能特点
1、潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。
2、叶轮具有水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
4、电机绕组绝缘等级为F级，防护等级为IP68
5、两道机械密封，材质为碳化钨－碳化钨。
6、根据工艺要求，直联式潜水搅拌可配用导流罩。
7、潜水搅拌机的不锈钢、碳钢精铸焊接叶桨，经优化设计叶片呈后掠式，效率高，具有自洁功能。
8、内部设有泄漏传感器和定子绕组超温报警装置。 -
-
